Xtract CAD复杂截面建模小工具
Xtract 是一个非常好的截面分析程序,如果支持国产也可以使用Dino开发DinoSec快速截面分析程序。Xtract更适合于建立非常复杂的组合截面,如果建立复杂截面,推荐使用该项程序,该程序是CAD为基础,建立复杂的构件截面,包括巨型柱及复杂的桥梁截面,该程序需要使用AUTOCAD2013版程序,程序请自行下载。
DinoBox_Xtract CAD建模工具
Author: dinochen1983
Time: 2015-02-02
DinoBox_DinoSEC截面分析程序
DINOSEC截面分析程序使用手册
1)程序介绍:
DINOSEC截面分析程序是基于平截面假定,对常用组合截面进行承载力的计算,通过计算得到主轴的PMM曲线或指定轴力的Mx-My相关曲线,PMM曲线对构件的承载力设计具有指导意义。DINOSEC的输入与输出十分便利,可快速用于工程设计。 计算主要原理如下:
(1)采用平截面假定,应变分布为平面方程。
(2)截面分析采用纤维单元法,即将混凝土与钢材离散为纤维。
(3)迭代分析采用二分法逼近求解。
(4)通过洞口(负应力)纤维考虑纤维重叠的影响,如叠合柱的计算中已考虑
DinoSEC截面分析
Author: dinochen1983
Time: 2014-06-13
ETO_OpenSEES前后处理程序
程序通过邮件申请。
★注意,软件不能下载,是通过邮箱发送软件的。

申请ETO时,注意EMAIL 的写法:(格式一定要对,否则电脑收不到)
邮件题目: ETO (版本号) 下载
注册人: (真实姓名)
学校/单位: (大学或工作单位)
邮件回复,大约需要1~4天的时间。
ETO_程序
Author: dinochen1983
Time: 2014-03-26

[Dino工程]盛德大厦超限审查会议通过!

2009年8月14日,盛德大厦B栋(增建部分)的超限审查通过了!这个工程在我的暑假期间完成的,比起去年的天朗,这次使用PERFORM-3D做超高层结构的熟练程度有所提高,完成的时间还算可以。还补充做了底层不采用加固措施的方案的弹塑性分析,用来比较加固方案对抗大震的影响,在剪力墙弹塑性开展方面得到的验证,这也是本工程学习到的东西之一:合理弹塑性分析能反映加固改造措施的影响性。效果图如下图所示。

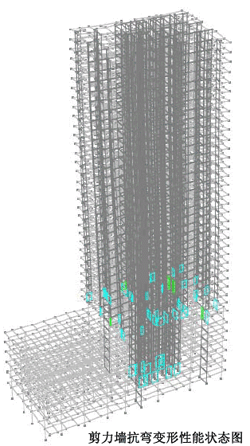

PERFORM-3D在分析带大量剪力墙的高层结构,具有很多优点,收敛性好是最重要的,如果收敛性不好,建立再好的弹塑性模型也是没有用的,出不了结果。其实,剪力墙的测量工具WALL GAGE为工程师提供剪力墙变形的直观数据——转角,而不是应力或应变的云图,工程师从转角判断弹塑性程序是最直观的,因为与试验所测的转角是对应的。PERFORM-3D即是科研型的软件也是工程型的工具!以后还需继续学习它。以下是大震时程分析得到的剪力墙变形测量图。



[本日志由 dinochen1983 于 2018-12-20 01:41 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: 工程 perform-3d ETABS 抗震
评论: 0 | 引用: 0 | 查看次数: 5180
