MESAP软件平台的开发的初步进展

最近埋头于研究宏观单元与有限元程序的编程,长时间没有写博客,对不住各位网友啦!在研究生几年写了几个自已比较满意的前后处理程序,解决的很多工程问题,但是学术价值不高,只是学习的有限元软件的应用。后来,我明白的一个道理,学习有限元最好的方法之一就是编程把它实现,而且,在长期的学习OPENSEES与PERFORM-3D的过程中发现,看到国内外这个方面的差异。“国人应当自强!”,OPENSEES发展迅速,这也让人担忧,因为国内外这个差距会越来越大。于是我想我的博士论文的一个内容就是开发一个属于自已的有限元平台MESAP(Macro Element Structure Analysis Program),译意为:基于宏观单元的结构分析程序,“ME”又表达了是“自已”的东西,双重含义。
软件基于类来编写。可不断扩展单元库与材料本构库,配有图形化的前后处理,图形界面如图所示。算例结果如图所示。

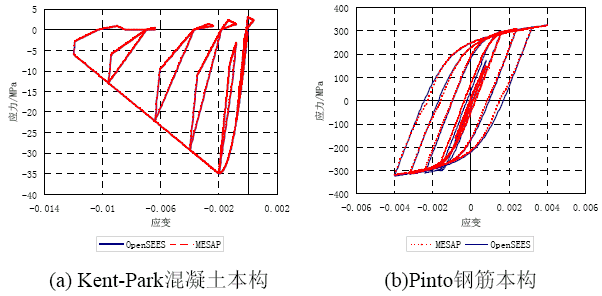

现在的单元库已经有三种梁柱单元基于柔度法纤维单元,基于刚度法法纤维单元及基于柔度法的塑性铰单元。MESAP还具有两种剪力墙单元模型:三弹簧模型(TVLEM)与多竖向弹簧模型(MVLEM),MESAP的材料库具有多种材料模型,包括Kent-Park混凝土本构模型、Pinto钢筋本构模型,其滞回曲线与OpenSEES的对比如图所示,还有一些简单的塑性铰本构如修正Clough模型等。

近期对剪力墙与梁柱等宏单元进行充分的研究与对比,将写成系统的宏观单元研究论文发表至抗震相关的期刊,希望能发表成功。国内研究宏观单元现阶段大部分还是基于DRAIN,OPENSEES,CANNY,PERFORM-3D的等软件,自主研发的软件比较少,希望我在基于MESAP平台可以开发出更好更新的宏观单元,说实话,在OPENSEES里面开发单元实在太难了,在MESAP,自已的地盘很多约定简单,所以开发单元容易呀,呵呵。不过OPENSEES实在是太好的,还是有很多地方值得学习!

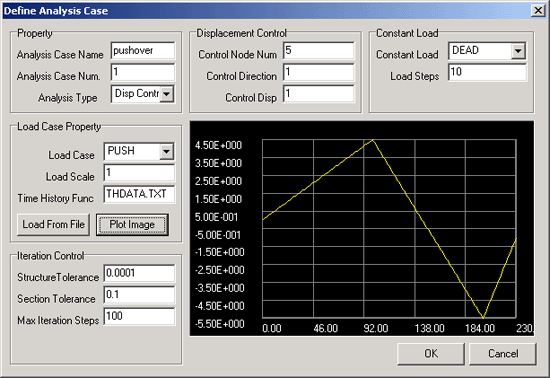

开发MESAP还需要发挥我开发前后处理的功夫,把界面与功能做完善,是目前我比OPENSEES先进的其中一点,呵呵(自吹自擂了),举个例子,在OPENSEES进行低周往复,位移控制流非常难写,我在MESAP就把位移控制加载所有重要因素写在一个界面里,只要这个界面输入完整,就可以完成一系列的位移加载,改动的话也很容易,这是我自已最喜欢的设计之一,界面如图所示。

继续努力,开发MESAP,这是第一阶段,未来的路还很长!!
期待MESAP的论文发表!!



评论: 13 | 引用: 0 | 查看次数: 14368
老玩砼 [2013-04-14 01:18 PM]
您好!陈博,这个有限元软件现在您开发的如何了?是否可共享,让我们学习下?我的邮箱469260556@qq.com
dinochen1983 [2009-09-17 04:39 PM]
主程序是DELPHI.除了别人的东西,还有很多自已的东西.如果还继续使用OPENSEES,那将是永远是别人的东西了,呵呵
opensees [2009-09-17 04:36 PM]
应该是FORTRAN,用DELPHI写完全是得不偿失!
楼主看来是没少读程序啊,其实把别人的东西转化为自己的东西也挺不容易的!
ssie [2009-09-17 04:18 PM]
请问,主程序是FORTRAN吗?
dinochen1983 [2009-09-13 00:33 AM]
初学,我推荐<混凝土结构非线性分析,梁兴文>!
非初学,我推荐CANNY,PERFORM-3D用户手册,免费的资料,原理方面,参考书比较小,大部分是美国与日本的论文.
