[Dino笔记]某框支剪力墙结构弹塑性分析与性能评估

作者:dinochen1983 日期:2009-07-15

字体大小: 小 中 大
学生的暑假又开始了,突然想写一些东西来纪念一下暑假。我的暑假总是比没放假还忙,上个暑假就是忙天郎海峰的分析了,累!脑子里整天想着要做一些事情。说正事,这个暑假又要忙工程项目分析了,这次是一个旧建筑的改建工程,需要对其进行弹塑性时程分析与抗震设计评估。我们从前年就开始采用PERFORM-3D这个功能强大的弹塑性分析程序,也对其做了便于工程应用的前处理开发。这个前处理程序ETP在这次工程应用中又得到了升级,更加人性化。(我个人觉得而已),刚好生逸与肥烽去实习了,主要的工作就交给了我与阿牛了。不过,生逸还是在ETABS下了很多功夫的。弹性分析的就交给阿牛了,阿牛还负责ETABS向PERFORM导入的改模型工作,(不是所有的ETABS模型都能导入PERFORM的,有很多个人的约定在里面,按规则建模就可以了,规则真是太重要了)。以下是我们几个人的帅照。

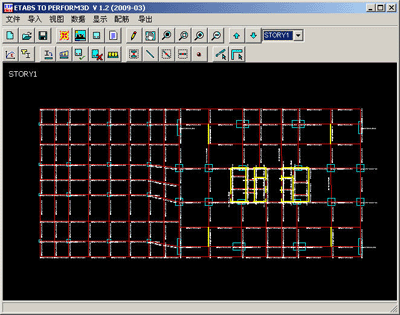

经过几天的建模与几个研一的学生的配筋输入后,ETP模型建成了,这次模型加入了很多弹性的次梁构件,加快计算速度。ETP也升级了。如下图所示,ETP的界面。

导出模型以后,在PERFORM-3D的界面打开,得到一个非常漂亮的模型,导成功好,非常地开心。因为这个模型比上次几个都比较复杂,梁与剪力墙比较多,真实的工程结构,而且每梁每墙每柱的配筋都是人工输入的,不是计算得到的。

ETABS TO PERFORM-3D的一个强大的功能就是把划分定义好的柱纤维截面导入PERFORM-3D,这个也是PERFORM-3D最难做的一部分,这也是我开发ETP的目的。PERFORM-3D输入截面真的是很不方便。以下就是ETP的纤维与PERFORM的截面的界面,可见到了PERFORM就只有数字了,数字太多容易出错。



[本日志由 dinochen1983 于 2018-12-20 02:17 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: 工程工程 perform-3dperform-3d ETABSETABS 二次开发二次开发 前后处理前后处理
评论: 15 | 引用: 0 | 查看次数: 35405
  • 12下一页末页
四两土 [2013-12-29 10:47 AM]
非常好,就是前处理太麻烦!
长江 [2012-03-14 02:18 AM]
陈博士,你好,能否说说p3d中纤维单元的二进制文件的格式?
themoon [2011-03-22 09:47 AM]
陈博士您好!
刚刚开始学习perform-3d  感觉前处理太麻烦了,你的这个程序极大前处理的效率。
请问可以给了一个试用版,学学。非常感谢!
西域胡杨 [2011-03-02 10:49 AM]
ETP过期了
memoryalloy [2011-02-25 07:39 AM]
perform 3D程序是好,就是太难用,如果能导入etabs文件,至少节约了很多建模时间。
踏雪寻梅 [2010-09-28 04:16 PM]
很好,不错
rayzhang [2010-03-30 10:29 AM]
很好的转换程序,想试用一下,能提供下载么?
paul [2009-09-18 12:45 AM]
小伙子,做的很不错,有空请教perform 3D的有关问题
dinochen1983 [2009-09-14 11:11 AM]
用PERFORM-3D的格式呀,带属性的.
目前,ETABS转成PERFORM-3D的文本形式可以导入,但只能导入结点与杆系的几何属性及节点荷载与质量,截面属性,构件属性及梁荷载无法导入.
vivi [2009-09-14 11:02 AM]
陈博士,你的这个梁和柱的纤维模型是生成什么格式的文件啊
你导入的梁和柱是带有截面属性么?(带有配筋纤维的截面)
谢谢
  • 12下一页末页
