Xtract CAD复杂截面建模小工具
Xtract 是一个非常好的截面分析程序,如果支持国产也可以使用Dino开发DinoSec快速截面分析程序。Xtract更适合于建立非常复杂的组合截面,如果建立复杂截面,推荐使用该项程序,该程序是CAD为基础,建立复杂的构件截面,包括巨型柱及复杂的桥梁截面,该程序需要使用AUTOCAD2013版程序,程序请自行下载。
DinoBox_Xtract CAD建模工具
Author: dinochen1983
Time: 2015-02-02
DinoBox_DinoSEC截面分析程序
DINOSEC截面分析程序使用手册
1)程序介绍:
DINOSEC截面分析程序是基于平截面假定,对常用组合截面进行承载力的计算,通过计算得到主轴的PMM曲线或指定轴力的Mx-My相关曲线,PMM曲线对构件的承载力设计具有指导意义。DINOSEC的输入与输出十分便利,可快速用于工程设计。 计算主要原理如下:
(1)采用平截面假定,应变分布为平面方程。
(2)截面分析采用纤维单元法,即将混凝土与钢材离散为纤维。
(3)迭代分析采用二分法逼近求解。
(4)通过洞口(负应力)纤维考虑纤维重叠的影响,如叠合柱的计算中已考虑
DinoSEC截面分析
Author: dinochen1983
Time: 2014-06-13
ETO_OpenSEES前后处理程序
程序通过邮件申请。
★注意,软件不能下载,是通过邮箱发送软件的。

申请ETO时,注意EMAIL 的写法:(格式一定要对,否则电脑收不到)
邮件题目: ETO (版本号) 下载
注册人: (真实姓名)
学校/单位: (大学或工作单位)
邮件回复,大约需要1~4天的时间。
ETO_程序
Author: dinochen1983
Time: 2014-03-26

[论文]基于SAP2000 的复杂筏板基础分析与设计

点击下载文件[论文]基于SAP2000 的复杂筏板基础分析与设计

基于SAP2000 的复杂筏板基础分析与设计
陈学伟 林生逸

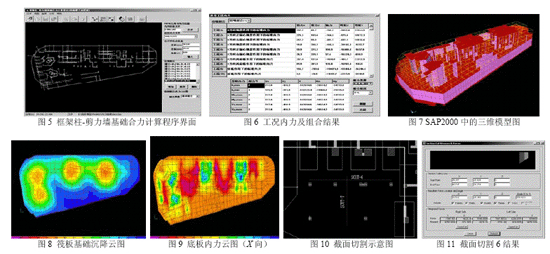

PKPM具有建模快捷方便、分析功能齐全等优点,目前是国内应用最多的结构设计软件。SAP2000是世界范围内广泛应用的通用有限元软件之一,可以模拟线性、非线性结构分析,其对结构的线弹性分析结果有较好的可靠性,且计算效率较高,但其在建模方面有一定的局限性。为了实现快速建模,SAP2000做了与其他程序(如AutoCAD等)的接口,并能借助Excel等进行交互式数据编辑。利用PKPM程序导出的STRU.SAT模型记录文件,编制程序并借助Excel的批量处理功能生成SAP2000的s2k模型记录文件,再导入到SAP2000中实现复杂筏板模型的建模。并编制程序提取PKPM分析的底层内力文件WNL1.OUT中的内力组合用于SAP2000中进行结构分析。
某工程筏板基础概述
某工程筏板基础底板面标高-7.5m,筏板基础混凝土强度等级和抗渗等级分别为C35,0.8MPa,基础受力钢筋等级为HRB400。筏板基础下设置厚度为0.1m 的混凝土垫层。底板基础保护层厚度取40mm。塔楼筏板厚度为1600mm,塔楼外筏板厚度有400,700mm 两种,墙柱平面布置如图1所示。SAP2000 分析中计算沉降采用荷载的准永久组合(D+0.5L),用于配筋计算时采用荷载基本组合。




[本日志由 dinochen1983 于 2016-01-25 04:43 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: SAP2000 工程 二次开发 编程 有限元
评论: 1 | 引用: 0 | 查看次数: 13121
SAP2000 [2014-08-18 01:24 PM]
面弹簧的非线性、单压你是怎么设置的呢
