Xtract CAD复杂截面建模小工具
Xtract 是一个非常好的截面分析程序,如果支持国产也可以使用Dino开发DinoSec快速截面分析程序。Xtract更适合于建立非常复杂的组合截面,如果建立复杂截面,推荐使用该项程序,该程序是CAD为基础,建立复杂的构件截面,包括巨型柱及复杂的桥梁截面,该程序需要使用AUTOCAD2013版程序,程序请自行下载。
DinoBox_Xtract CAD建模工具
Author: dinochen1983
Time: 2015-02-02
DinoBox_DinoSEC截面分析程序
DINOSEC截面分析程序使用手册
1)程序介绍:
DINOSEC截面分析程序是基于平截面假定,对常用组合截面进行承载力的计算,通过计算得到主轴的PMM曲线或指定轴力的Mx-My相关曲线,PMM曲线对构件的承载力设计具有指导意义。DINOSEC的输入与输出十分便利,可快速用于工程设计。 计算主要原理如下:
(1)采用平截面假定,应变分布为平面方程。
(2)截面分析采用纤维单元法,即将混凝土与钢材离散为纤维。
(3)迭代分析采用二分法逼近求解。
(4)通过洞口(负应力)纤维考虑纤维重叠的影响,如叠合柱的计算中已考虑
DinoSEC截面分析
Author: dinochen1983
Time: 2014-06-13
ETO_OpenSEES前后处理程序
程序通过邮件申请。
★注意,软件不能下载,是通过邮箱发送软件的。

申请ETO时,注意EMAIL 的写法:(格式一定要对,否则电脑收不到)
邮件题目: ETO (版本号) 下载
注册人: (真实姓名)
学校/单位: (大学或工作单位)
邮件回复,大约需要1~4天的时间。
ETO_程序
Author: dinochen1983
Time: 2014-03-26

[程序]ETABS TO ENGINEER 程序的简介

金土木公司在2008年推出了CKS Detailer软件,帮助大家解决ETABS在工程上的应用问题。其实早在2007年4月,我在华工的高层建筑结构研究所就开发了类似的程序ETABS TO ENGINEER V1.0,当然比起专业公司当然是比较简单的。程序是内部使用,未商业化,做得比较粗糙,现简单介绍一下软件的功能,软件还在应不断的工程设计需求在不断更新的。如果程序做完善了,可以考虑商业化了,可是现在水平太差了,现在还在考虑进行SAP2000的后处理开发。

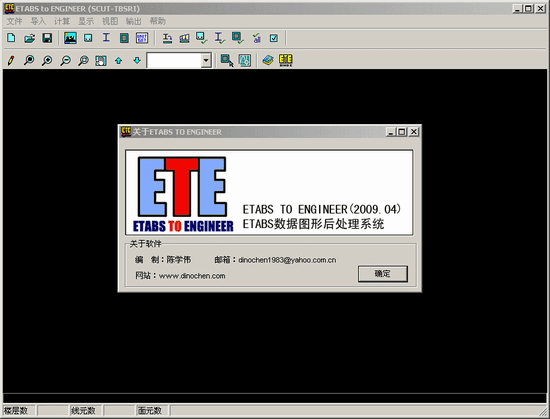

ETABS TO ENGINEER 程序界面如下图所示。

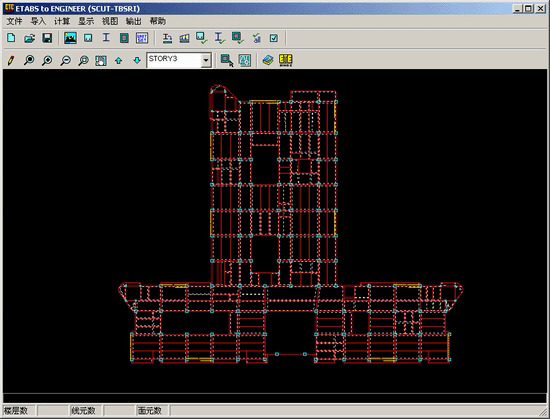

ETABS TO ENGINEER导入ETABS的文件e2k后马上生成后处理模型,速度非常快,CKS是采用读取mdb技术的。ETE是读取文本技术的,这个方面是不同的。

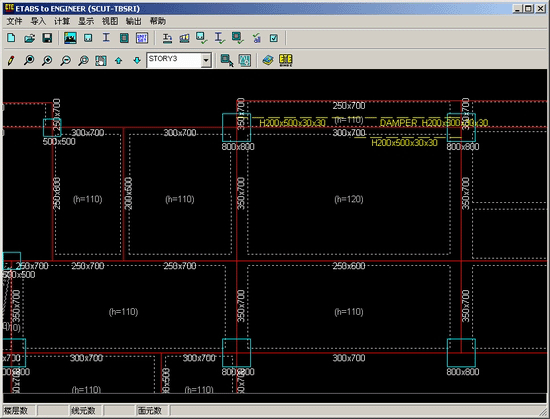

ETE主要功能之一:显示结构构件截面信息,包括楼板支撑都可以显示,自由选取显示的内容,可以导出CAD文件,出图后可以做为模型的计算书,这个功能补充了ETABS出图难控制的问题。

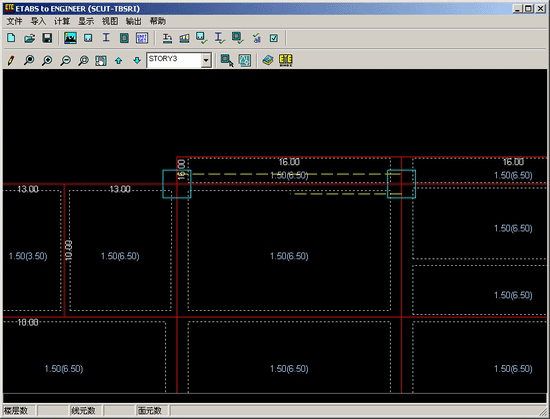

ETE主要功能之二:显示结构构件恒活荷载信息,梁荷载楼板荷载平面显示,在ETABS里面,梁荷载在平面是显示不出来的,只有在轴侧图可以看到,荷载图可以出图,做为计算书的内容,方便检查结构荷载。

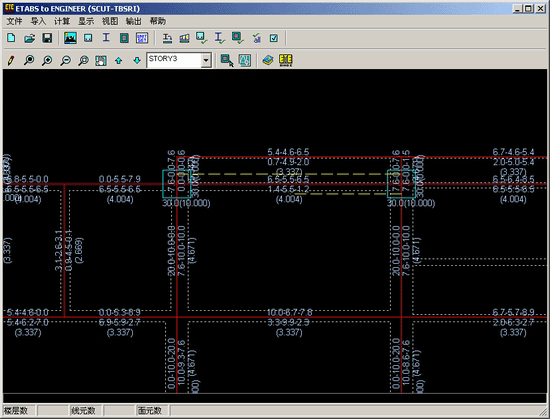

ETE主要功能之三:读取ETABS的配筋内容,在图上采用PKPM的格式显示出梁柱的配筋数,这个功能在混凝土设计中非常重要。

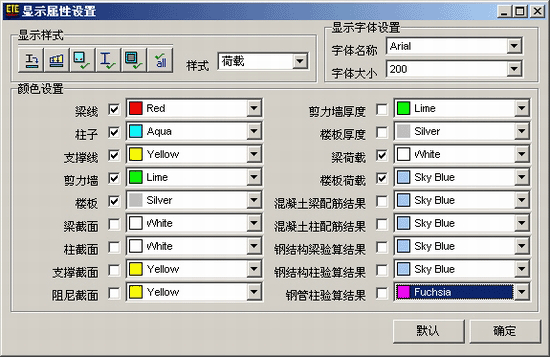

ETE主要功能之四:出图与显示的控制,出图时考虑各种元素的输出方式的不同,程序给出可控制的模块,你可以选择出图的内容,可以选择梁柱,标注,文字的颜色,大小等等,非常人性化的控制,而且,显示与输出AUTOCAD的设置是对应的,你可以随时查看状态。

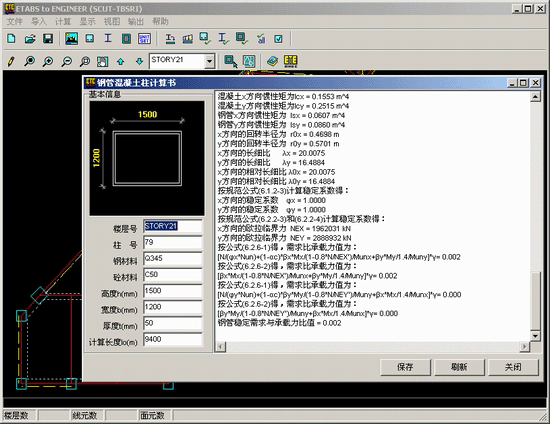

ETE主要功能之五:这个功能是最有科技含量的,ETABS本身没有钢管混凝土的验算,我们之前在做某工程的时候遇到这个问题,这时候我们想到了开发一个后处理系统可以处理特殊构件的计算,因此,ETE软件实现了该功能,以后将会不断在这个功能上加强。以下是方钢管混凝土的后处理计算。

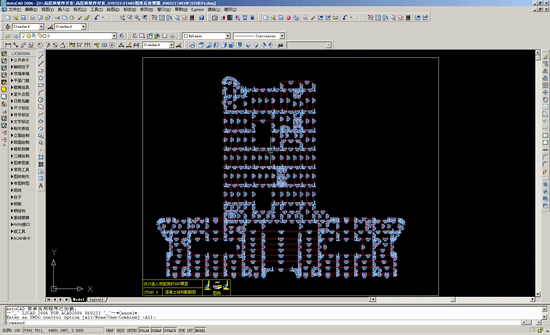

ETE主要功能之六:输出AUTOCAD功能,以前是采有实时生成法,后来发现太慢了,所以现在采用输出DXF的方法,准确快速。





[本日志由 dinochen1983 于 2018-12-20 02:21 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: ETABS 前后处理 编程 工程
评论: 13 | 引用: 0 | 查看次数: 25899
xiaolee [2011-08-10 03:52 PM]
陈博士我最近在用etabs进行设计,发现它后处理很不方便,今天看到陈博士有这方面的程序,真是太兴奋了,请您发到我有箱可以吗?我想借鉴学习一下,我的邮箱ilovenetforshanwu@gmail.com
715401333 [2011-06-02 03:42 PM]
博士您好,我是一名硕士,etabs能进行自动进行钢结构优化,也可以选择优化变量进行钢结构优化,您能告诉我etabs是基于什么理论进行截面优化设计的吗??您有没有相关的文献或者资料,麻烦您百忙给我回一下,谢谢您啦715401333@qq.com
xiaoan [2011-03-04 08:02 AM]
博主您好,我是一个刚进入设计行业不久的研究生,现在想学习perform3D,在您的博客上看到很多资料但都不能下载,请您发到我有箱可以吗?lijinganvip@yahoo.cn
另外,您做过SAP后处理与中国规范结合的东西吗?
CCC [2010-02-25 04:08 PM]
陈博士,程序在那里下载?给个链接
dinochen1983 [2010-02-09 06:48 AM]
没错,前后处理虽然能提高工作效率,但都是皮毛,最重要的还是有限元的内核,国内缺的就是这个。
