ETE-Section 程序介绍与试用版发布

=======================================
【程序下载】程序: ete-section截面分析程序(版本2021-10-20)
新增加的功能请看：
http://dinochen.com/article.asp?id=390
http://dinochen.com/article.asp?id=395

=======================================
修改说明：
（1）可以建多个内置型钢截面
（2）可以生成 M-phi 曲线
（3）可以生成3D的pmm曲面
【程序下载】程序: ete-section截面分析程序(版本2021-08-18)

=======================================

【帮助说明】ete-section user manual操作说明
【操作视频】https://www.bilibili.com/video/BV1py4y1h7sZ
附件：

[autocad文件模型]导入ETE程序中的DXF文件格式：
sample: autocad的dxf文件格式模板(sample_2000.rar)
sample: 截面内开洞模板(sample_2001.rar)
(1)图层名是POLY, STEEL, REBAR
(2)钢筋采用圆(Circle)来表示，而截面采用Polyline表示(不是2DPolyline)
(3)截面内开洞的建模方法如下图所示。

[微信公众号用户]点击下方【阅读原文】可以下载资料

任意截面构件的正截面承载力验算是结构构件设计中的一个重要环节，由于异形柱与短墙肢的广泛应用，混凝土设计规范中的手算经验公式并不适用，采用正截面承载力相关性曲面或曲线分析方法是相对准确的设计方法，笔者研发了正截面验算程序ETE-Section，可快速生成任意截面构件相关性曲线，并且能快速判断承载力是否满足规范要求。该程序可作为复杂结构构件截面设计的可靠工具。

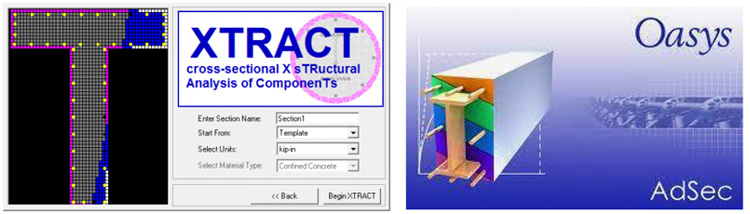

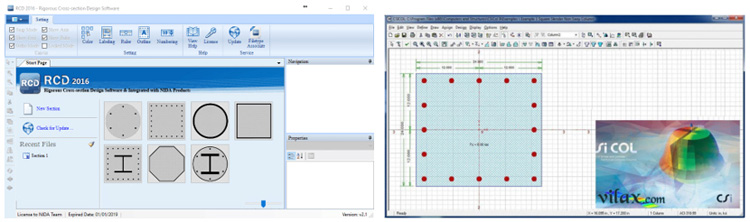

常用的几款截面分析软件：XTRACT, ADSEC, Nida RCD, CSIColumn

ETE-Section基本模块及特点

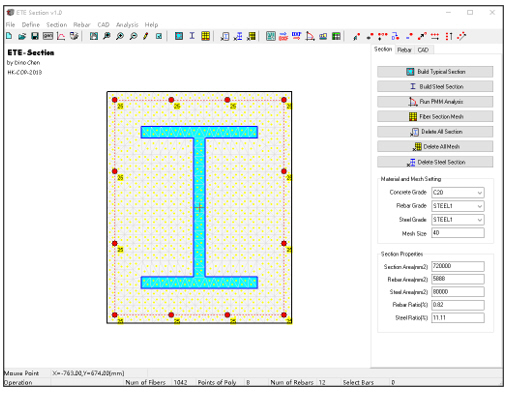

ETE-Section程序主要由截面信息建模模块、CAD导入导出模块、截面PM分析及构件内力分析模块组成，程序界面直观，操作方便。

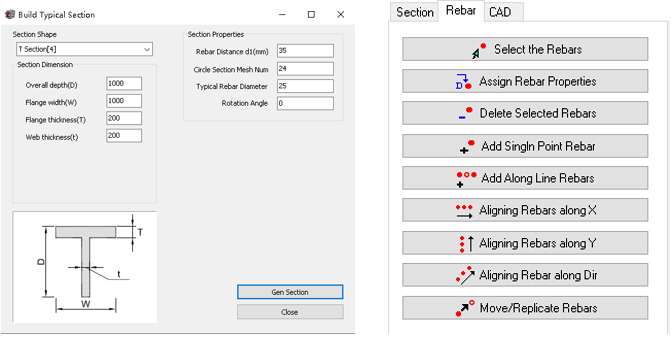

（1）大部分通用截面可以通过界面参数输入建模
（2）钢筋布置可能通过钢筋建模工具进行快速布置
（3）对于太复杂的截面，可以在AUTOCAD的DXF绘制完，导入ETE-SEC

用户可以通过参数输入截面用户在画图区直接修改钢筋布置的工具

只需要通过参数就可以对上述截面进行建模与组装

通过AUTOCAD直接绘制后导入截面

（4） ETE-SECTION的分析模块，可以得到P-MX曲线，P-MY曲线，指定轴力的MX-MY曲线，还有指定荷载角的P-M曲线。这个模型还包括，对一系列的P,MX,MY进行承载力的验算，并找出最不利工况。

打印生成计算书的PDF文件

（5） ETE-SECTION的数据输出模块（参考ETABS的Show Table功能），可以输出纤维划分的数据，通过这些数据可以生成OPENSEES的纤维模型，通过OPENSEES可以进行更复杂的截面或构件的弹塑性分析。

ETE-Section截面分析算例验证

为验证ETE-Section程序计算的正确性，与Adsec程序进行对比，以L形截面为例，对比结果如图7所示。可见ETE的计算结果与商业程序Adsec的计算结果吻合。算例1：混凝土材料C50,L形截面尺寸为2000x2200x300x350钢筋与外边缘的距离为35mm，钢筋材料的强度为460MPa，钢筋6Φ25+22Φ20，配筋率为0.79%。采用ETE-Section与Adsec进行截面分析，所得对比结果如下：

ete-section v1.0的香港规范版本获到屋宇署BD的准用批号 S1078
