DinoSap v1.0 算例2

算例2：《结构力学教程(I)》例题8-4,试求图所示吊桥结构的内力图，吊桥的EA等于横梁EI的1/20m-2

图 吊桥结构图

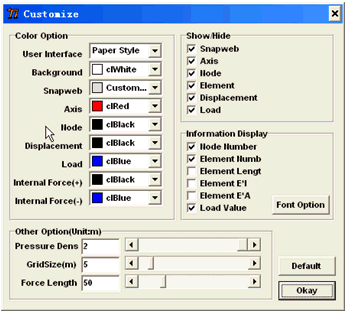

①打开DinoSap V1.0程序,点击按钮 打开显示控制对话框,在Userinterface选择Paper_Style;Grid_Size选5.0,Pressure_Dens填2.0,Force-Length 填50;如图所示选择;

图 显示设置

②这时每个单元格代表5m×5m,点击 增加结点,按结构形状增加6个结点;
③点击增加材料按扭如图,增加两种材料一种是梁,一种是拉杆,梁E=1,I=20,A=-1,拉杆E=1,I=-1,A=1;(-1代表无穷大);

图 修改材料属性

④点击增加单元按钮,修改两端约束与材料,点击始点与终点,建立模型;
⑤点击增加支座按钮增加拉杆的支座,再点击 增加梁端固接支座;
⑥点击增加线性荷载 ,增加桥面的10kN/m均布荷载
最终结构计算简图如图所示;
点击绘制内力图的三个按钮 得到全部内力图


弯矩图(kNm)

剪力图(kN)

轴力图(kN)

结果与课本手算是一致的。可见软件计算精确性。DINOSAP V1.0具有一个非常实用的功能是在同一个界面可以建出几个独立的结构模型，计算内力做比较。如图所示。
