[OpenSEES]OpenSEES第三课:OpenSEES截面分析程序开发

作者:dinochen1983 日期:2011-10-30

字体大小: 小 中 大
OpenSEES 截面分析程序

程序下载:点击下载此文件:OpenSEES截面分析程序.rar
程序基于:openSEES v.1.7.2, TCL采用:Active Tcl 8.4.6, 可点击下载程序包:
                点击下载此文件:OpenSees_program_172.rar
使用说明:点击下载此文件:OpenSEES截面分析程序使用说明
本程序的理论背景就是:
[教程]OpenSEES超简单第二课[入门]:截面力-变形曲线计算

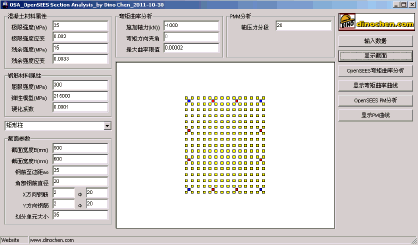

本程序采用编程技术开发一个将OpenSEES应用于截面分析。所谓截面分析就是定义好纤维的材料本构后,通过纤维组装与平截面假定,得到截面相关的本构,如M-φ曲线,P-M曲线或PMM曲面。程序如下图所示。输入参数后,点击显示截面可以看到纤维划分情况。


输入参数如下:
混凝土材料本构(采用单压Kent-Park本构)
钢筋材料本构(采用带加强段的STEEL01模型)
截面参数:本程序(2011-10-30)只有矩形柱截面。
划分单元大小:可以看出纤维的划分程度,纤维越多,分析时间越长
施加轴力:用于M-φ分析,M-φ是施加一定轴力下的曲线,负数为压力
弯矩方向:本程序(2011-10-30)只有0度方向,即Y方向。
最大弯矩曲率:分析最大的曲率值,调整适当可以捕捉屈服变形。
轴力分段:PM分析时,采用不同级别的轴力(包括拉力压力)

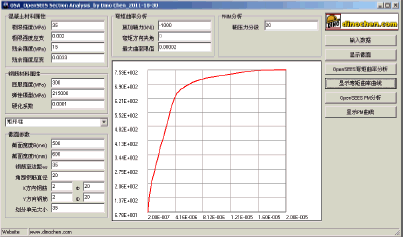

M-φ曲线分析结果如图所示:

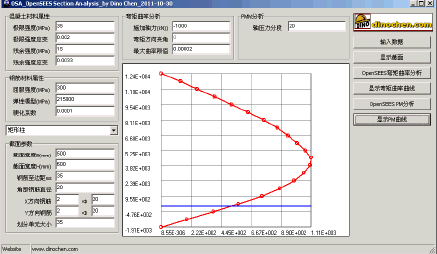

PM曲线分析结果如图所示:


[本日志由 dinochen1983 于 2018-12-20 01:17 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: openseesopensees
评论: 6 | 引用: 0 | 查看次数: 54035
dinochen1983 [2021-12-14 11:24 AM]
openSEES v.1.7.2, TCL采用:Active Tcl 8.4.6, 可点击下载程序包:
TLoveOPENSEES [2021-12-14 11:13 AM]
分析的时候显示找不到84文件 ,求答疑一下,我没找到您的84文件
dinochen1983 [2011-12-16 10:54 PM]
??不知所云也。
晕 [2011-12-11 04:00 PM]
人是利己的,你跑到香港去了,离开了大陆!
dinochen1983 [2011-12-02 00:08 AM]
已修改了,可以下载。
Tron_Lau [2011-12-01 11:22 AM]
Dr. Chen,首先很感谢你的无私奉献!不过,第一个链接“OpenSEES截面分析程序.rar
”有点问题,经常打不开,或者是链接出一个pdf文档。请指点迷津,谢谢!
