DinoSap v1.0 结构力学求解器

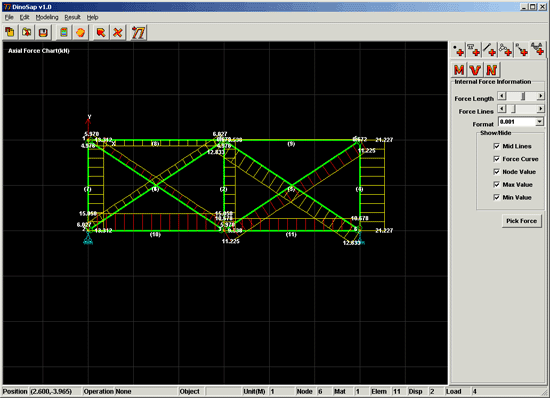

平面杆系结构分析程序DINOSAP V1.0是用基于面向对象(OOP)的编程软件Borland Delphi7.0开发的一个高度图形化操作的基于Windows XP平台的应用软件,如图所示.(此项目为2005年华南理工大学百步梯攀登计划科研支助项目)

由于它的图形化功能很强大，易用性强，使用者能方便使用，它能为学生,教师,工程设计人员提供很多设计便利,主要功能包括：
 学生进行结构分析后，对结构进行验算；
 学生进行课程设计，如门式刚架的设计，进行内力分析；
 学生在设计结构时，对结构进行试算，优化设计；
 教师在课堂显于结构分析的过程；
 工程人员进行简单的平面杆系内力分析；
 方便的输出内力图，不用再经过手工重画，内力图美观、实用

算例1：钢桁架的建模

已知条件，所有杆件的抗压模量相等EA=1,桁架跨度18m,分六跨，高度为3m,在顶部结点作用水平力P=10kN，求钢桁架轴力。结构简图如图。


图 钢桁架计算简图(DinoSap v1.0生成)



建模步骤:
① 在建模面板点击增加结点按钮，在网格中捕捉相应点位，增加结点，网格大小为1m*1m，用鼠标中键滑动到适合大小，如下图。

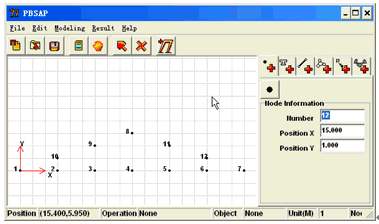

图 捕捉网格增加结点



② 点击增加材料按钮，修改材料属性为E=1.0,I=1.0,A=1.0为1号材料。

③ 点击增加单元按钮 ,修改单元的两端约束为铰结，点击单元始点与终点增加单元。

④ 点击增加约束按钮 ，有四种选择，分别是铰结，辊动，滑动与固支四种形式，可调整角度，在这个题目，只需在结点1增加一个铰结，在结点7增加一个辊动支座就可以了，只需要点选支座形式后再点击结点就能完成建模。

⑤ 点击增加荷载按钮，分别是：结点集中力，结点力矩，单元集中力，单元力矩，单元线性荷载。在这个题目，选择结点集中力，在结点8点击，修改力的大小为10KN，方向改为0°。最终结构图如图。

图 建模完成后,桁架结构计算模型图

⑥ 点击绘制内力图按钮，点击第三个按钮画轴力图。最后结果如图所示。

图 钢桁架轴力图

 综上所述,Borland Delphi的Canvas功能在前后处理中提供很画绘图的便利，大大提高了前后处理的功能，使用者只需要点击就能完成绝大部分的建模功能，也方便修改结构。
