IDARC2D前后处理系统v1.0_软件下载

IDARC2D前后处理系统v1.0

 美国BUFFALO大学开发的二维平面杆系分析程序IDARC 2D 6.0程序提供现行较为成熟的结构非线性分析,大量参数可由设计者自行调整,包括时程输入,构件恢复力模型,结构阻尼调整等,详尽的结构输出,包括结构刚度、振型变化,层间作用力,构件、楼层及整体结构的变形、耗能和操作状况等,且该软件已得到相关试验的检验,具有相当的工程参考意义。
IDARC前后处理系统IDARC2D_PREP,本软件适合工程人员使用习惯,按流程输入结构信息,基本信息-轴网-材料-滞回特性-截面-构件-设置-分析,通过这些流程对一个结构进行弹塑性分析,通过程序计算后得到各种结果再进行后处理显示,振型-动力响应-最大应力-塑性铰分布-滞回曲线。

点击下载:

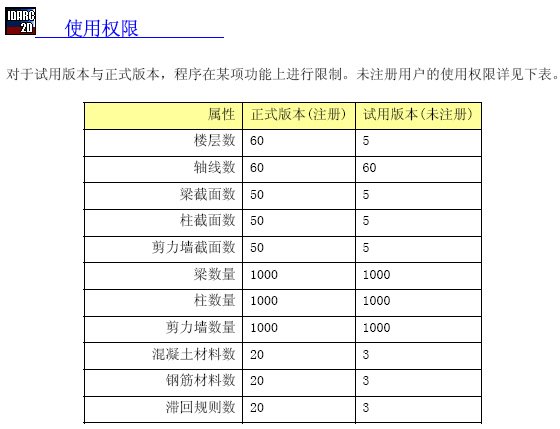

(获得正式版的注册码,请联系本人:dinochen1983@qq.com)

程序特点
(1)、结合国内高层建筑规范与抗震规范自动定义程序中的某些参数,如混凝土与钢筋材料参数,我国混凝土构件按规范构造得到的箍筋约束参数,滞回特性参数,梁柱刚域的长度的计算等等。
(2)、结合我国工程设计人员进行CAD建模时的通常习惯,设计出适合工程设计人员操作的人性化界面。如我国工程人员普遍使用PKPM进行结构设计,习惯流程化作业,因此制定有序的建模流程,就可以保证使用者熟练掌握操作的步骤。
(3)、实时图形绘制与简图显示,方便工程人员及时纠错。同时也增加建模的速度与可靠性。
(4)、将结构信息汇总成为以类的形式存储再通过转化,变成输入IDARC2D的输入文本,保证准确的传递,在这个过程中,还必须进行很多过渡参数的计算。如梁柱节点的刚域,不需要操作者去手算再输入,而是通过前处理自动计算的。还包括很多细节参数,包括IDARC原输入文件中必须先计算再输入的信息,如:现浇梁的翼缘宽度,柱子计算长度,梁的计算长度,混凝土的参数,钢筋的参数等等。通过前处理,结合工程规范能够计算出这些参数,减少结构信息输入工作量。
(5)、用文本形式对结构信息进行保存,可以进行实时备份,外接IDARC程序进行后台计算程序实现程序操作一体化。





[本日志由 dinochen1983 于 2013-10-19 06:06 PM 编辑]
文章来自: 本站原创
引用通告: 查看所有引用 | 我要引用此文章
Tags: 前后处理 二次开发 IDARC2D 软件
评论: 8 | 引用: 0 | 查看次数: 15513
jakywu [2008-11-11 05:51 PM]
下了IDARC2D前后处理系统v1.0试用版,学习一下。
有了演示,再加上help,学习方便多了!
感谢dinochen!
jakywu [2008-11-11 05:16 PM]
非常感谢!
我理解:OPENSEES和IDARC2D都是模拟宏观现象的,如梁端位移、转角等;微观结果,如某点应力、应变等可能就无法得到了。所以,要得到微观结果,可能还是得借助于大型通用有限元软件,如ABAQUS、ANSYS等。
dinochen1983 [2008-11-06 11:21 PM]
这里有一个概念,ABAQUS与ADINA是微观单元,也就是通过微观力学原理,应力应变关系来确定结构的分析方法,这与OPENSEES,IDARC2D是不同的,OPENSEES为例,是宏观单元法为主导的,是采用简化模型去模拟复杂结构的,简化的假定多,但是模型简单,计算效率高,提出合理的简化模型是分析的重难点.这也是研究的热点,我在《世界地震工程》中发表了一篇《OpenSEES的剪力墙宏观单元》有详细的描述,也是说这个道理的。
jakywu [2008-11-06 10:38 PM]
Dino Chen:你好!
   冒昧请教你一个问题。
   之前刚刚做了几个钢筋混凝土十字形夹心节点(梁柱混凝土等级不同)试验,想用有限元模拟一下。首先用ANSYS模拟,好像差距有点大。然后用ABAQUS,骨架曲线还差强人意,但卸载曲线不理想,导致总体形态和试验有较大差别。
   试验节点在柱端铰结,在梁端加低周反对称荷载,我想对比梁端滞回曲线和梁中钢筋应力。
   自身水平有限,因此想请教一下应该用那种软件可以较好模拟节点试验。之后,也有人说idarc可以,还有说opensees,现在有的晕了。
   望不吝指教!
祝:身体健康jakywu@sohu.com
dinochen1983 [2008-10-10 04:25 PM]
[re]Because there is a bit difference in the input file for IDARC 5.5 and 6.1, I wonder which version of IDARC you are using.

(1)我的前後處理是基於IDARC 6.1,也就是有剪切屬性的那個版本

[re]By the way, no text in help chm file can be displayed.
Your response is highly appreciated.

(2)有些用戶會出現這個問題,具體原因不了解,我這邊的顯示是正常的,如果有需要,我可以轉發PDF文件給你。

[re]Can you do me a favor? I found that after installing the demo version and double clicking it, the program is terminated automatically. (jefferylamyk@yahoo.com.hk)

(3)你出現在問題,我不是很清楚,能否截個屏幕動畫或圖像發到我的個人郵箱:dinochen1983@yahoo.com.cn,還有其它問題也可以通過這個郵箱聯繫我

by the way,你是邊一間大學的? ?能留個姓名嗎?以後可以多多交流
