[程序]ETE-section,功能更新,可修改划分单元的材料

微信公众号用户，点击【阅读原文】进行下载程序

本版程序钟对某些情况进行更新，用户可以对划分后的单元进行材料属性的修改
考虑核心区与非核心区采用不同的混凝土材料。
这样用户可以根据不同的分析设置不同的材料

ETE-Section 程序更新版发布

日期：2022-04-07

【程序下载】程序: ete-section截面分析程序(版本2022-04-11)
注: 程序需要联机使用

以下图文并茂介绍软件的更新功能

（1）用户可以通过CAD导入新增加的多义线作为钢筋的边界，用来确定后面的单元划分

（2）划分单元后，用户可以对划分好三角形进行选择并指定，最后确定采用什么材料类别



（3）为了方便查看是什么材料，所有的材料可以由用户自定义颜色，并可以保存。





（4）通过对纤维单元的个别指定后，可以实现多个不同区的保护层。



这个CAD中钢筋边界的绘制方法，图层要对得上。

====THE END====

请关注我的微信公众号：DINOSTRU

更多有趣的结构分析知识分享

[程序]ETE-section更新_考虑混凝土保护层材料的影响

【小记】这是ETE-SECTION的第N次升级了，每次的升级都带来一些变化，有以下的总结，一开始ETE-SEC的前身是DINOSEC，可以分析对称的纤维截面，那时侯采用二分法去求解中轴线，得到截面的PMM曲线，截面剖分是采用规则划分，并不能对任意截面进行划分，分析非对称截面做得不好。后来，我就重写代码，开始写ETE-SECTION的1.0，从头开始重写。

第一版，能够完成大部分混凝土截面的非线性分析
第二版，增加了内置或外置型钢截面
第三版，增加了M-fai曲线分析，生成PMM三维曲面
第四版，采用OPENGL技术，重写PMM三维曲面，让显示速度更快
第五版，增加孔洞属性，用户可以自定义很多洞口
第六版，就是这一版，增加了混凝土保护层与核心区不同的材料处理
第七版，下一版的新加功能，待续

每一次更新，都把新东西加入，把新学的东西加入，由工程师来直接编制软件，把经验带入程序当中，做程序，先把不完美的第一版先放上来，慢慢修改成更好的版本，如果第一天觉得这个功能没有，那个功能也没有，还不如一个商业软件，那就没有第一版的程序，也就没有后来的更新。包括写技术博客或公众号的想法是一样的，分享技术是一方面，更重要的是，我每次看回以前写的帖子，就发现写得很不好，技术落后，概念落后，那么，我就会发现原来是我有了小小的进步了。自勉。

本版程序可以考虑核心区与非核心区采用不同的混凝土材料

ETE-Section 程序更新版发布

日期：2022-03-14

【程序下载】程序: ete-section截面分析程序(版本2022-03-14)




《钢铁侠1》钢铁侠在山洞里制作出MARK 1.0 ，原始版本，功能只用于保命



《钢铁侠1》钢铁侠在实验室制出MARK 2.0 ，重新编码制作，最底层原理不变外，用户界面大改动


《无限战争》钢铁侠的纳米战甲，吸收以前知识盲区的纳米新技术变为最重要的东西

作为一个工程师去看《钢铁侠》的电影，可以学到很多东西，如果结构工程师学会编程，就可以把结构工程的设计经验通过程序手段保存下来，并进行更新迭代。钢铁侠的工程师思维就是每次战斗，缺什么，失算什么，下次战甲就要准备什么。比如，ETE-SEC这个程序，一开始是为了香港规范设计的，香港规范是不划分混凝土核心区与非核心区的，现在用在国内项目的话，有时侯就需要划分的，那么就需要进行升级。之前洞口处理，是采用闭合曲线法处理，太麻烦了，需要用户有【高超】的CAD技术，所以后来增加的孔洞多义线的输入。基本上是想补充什么，边想边做的。作为工程师及程序编写员，即是用家与是厂家，了解自已所需而制作出来。

ETE-SEC的新版本更新LOG如下。

（1）为了更好的考虑混凝土的真实特性（参考伟大的截面分析程序XTRACT）一般混凝土截面需要考虑混凝土核心区与非混凝土核心区的不同，增加了非核心区混凝土材料，材料名字类似 C60_cover  。
（2）采用参数化输入截面（14类截面）与自动生成SRC截面都考虑了保护层混凝土的特性.
（3）导入与导出CAD或DXF的功能，都考虑核心区与非核心区的混凝土区分，主要通过导入【RebarLine】的多义线来定义核心区与非核心区材料
（4）生成OPENSEES代码，可以导出核心区与非核心区的混凝土的功能。

【小记】在原来设计ETE的数据结构时，已经考虑在后期会增加核心区与非核心区混凝土的功能，通过增加【RebarLine】来确定核心区与非核心区的分界，随着ETE程序的不断深度开发，终于把这个坑填了，对于全部纤维在红线（RebarLine）中的就是核心区，在外面的就是非核心区。这个多义线可以通过CAD进行导入，保存与操作。



非核心的混凝土采用什么材料，可以通过这个位置进行输入




上图是通过CAD或DXF导入ETE程序，用户可以通过修改REBAR LINE来修改保护层的形状。


CAD与DXF的导入


OPENSEES的TCL代码，把混凝土的材料划分为两种，CONC1与 CONC2

====本节完=====

升级软件下载包如下所示：
【程序下载】程序: ete-section截面分析程序(版本2022-03-14)

请关注我的微信公众号：DINOSTRU

更多有趣的结构分析知识分享

[App开发] SecData钢结构截面信息数据库(中国规范)

iphone手机下载地址，https://apps.apple.com/cn/app/secdata/id1612420590


另外，最近整理了全部开源的python代码，统一集合在github方便管理与提供下载：
【Github】https://github.com/dinochen1983/Python4Fun
主要是python的相关代码



小记：这个App是2015年开发的，当时是采用Objective-C语言进行编写，只是支持到早期的iphone苹果手机，现在更新到IOS 15.0，所以需要重新进行开发来适应更大的手机屏幕，App这次采用Swift语言开发，代码需要重写，新的xcode开发的 storyBoard 可以设计出屏幕可适配不同版本的 iPhone，通过这个项目，学习采用Xcode+swift开发用于结构工程工作的App，这个是其中的一种，快速查资料。


Xcode提供直观的手机界面设计功能


常用的数据查询功能的代码实现。

通过这个Project, 学习以下Xcode + swift 的开发内容：
（1）读取手机内部数据内容，如CSV文件
（2）imageView, TableView, TextView的控件的基本操作
（3）不同窗体之间的信息传递

SecData app 小程序运行的界面

以下是这个app程序的介绍。
Description:
SecData
全称：steel section database, 钢结构截面数据库。
目前是根据中国规范编写，有常用的标准钢结构截面，
点击菜单就可以得到钢结构的截面属性，
是进行钢结构构年验算的必备工具，放在手中以备不时之需。

有问题请联系 dinochen1983@qq.com，更多的结构小软件app可以看dinochen.com

[程序]ETE-section新功能更新与介绍：

ETE-Section 程序更新版发布

日期：2022-02-08

【程序下载】程序: ete-section截面分析程序(版本2022-02-08)
【内力格式】CSV文件：sample.csv
【洞口示例】DXF文件：带截面开洞的DXF文件示例

（1） 增加截面洞口的建模功能【Build Section Opening】，同时可以采用AutoCAD与DXF文件导入洞口，可建立多个洞口。之前的建模不支持洞口， 建模起来还是有点费力，需要建立带洞口的闭合多义线，现在不需要了，直接建立洞口，洞口内的纤维会被删除掉，另外，还可以导出到XTRACT文件中去。
（2） 导入内力数据，可以选择单位制【KN,M】与【N,mm】,点击【Export Sample CSV】可以导入内力数据格式的示例文件。导入内力可以在2D与3D的PMM曲线中显示。附件也附上sample.csv内力导入格式。
（3） 增强3D-PMM曲面的显示功能（采用OPEN-GL技术），可以显示导入的内力点。以前采用拟3维技术，显示速度比较慢，现在改为OPEN-GL显示，提升了3D的显示速率，同时可以保存图片。
（4）增加新功能，生成OPENSEES.tcl代码，点击，就可以生成截面的TCL代码，用于OPENSEES的分析。

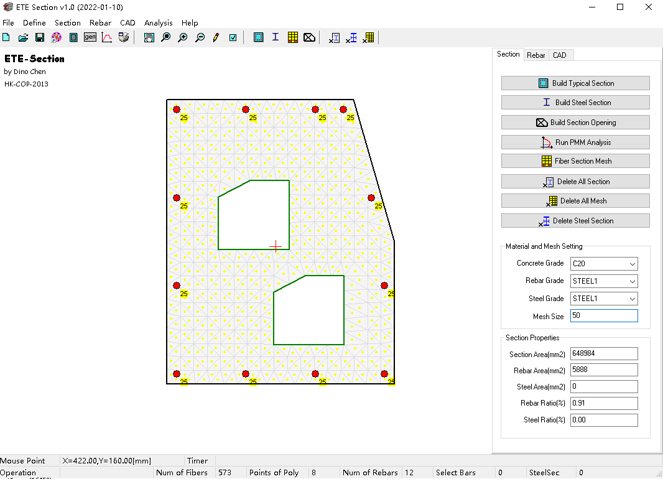

采用AUTOCAD绘制洞口后导入的模型（洞口多义线的图层名为OPENING）

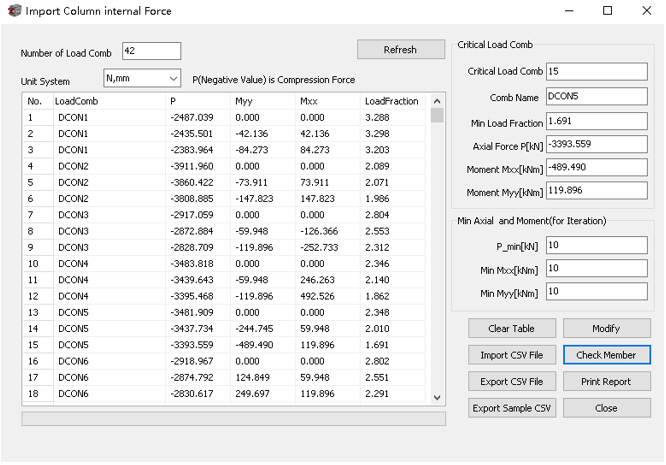

导入内力的窗口，可以选择单位制，并可以生成SAMPLE.csv文件

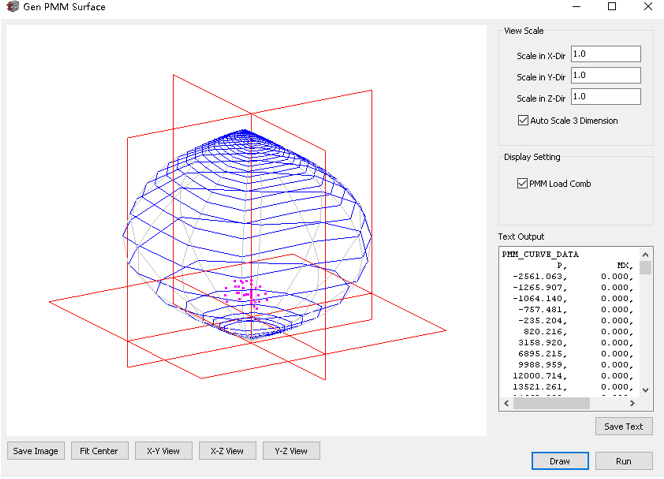

OPENGL增强显示3D的PMM曲面，并显示导入的内力点。

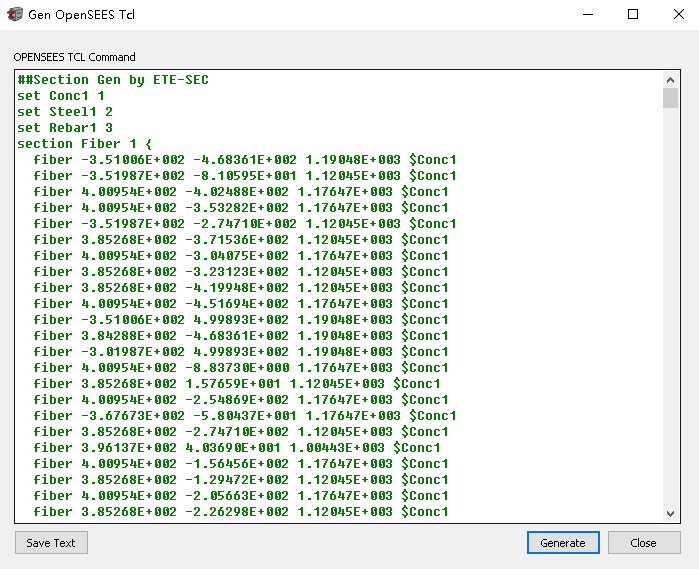

增加的显示并导出OPENSEES的TCL代码

====本节完=====

升级软件下载包如下所示：
【程序下载】程序: ete-section截面分析程序(版本2022-02-08)

请关注我的微信公众号：DINOSTRU

更多有趣的结构分析知识分享





ETE-Frame3D 程序增加壳元ShellElement


微信公众号用户，点击下方【阅读原文】可以下载程序
2022-02-03，第2版发布
【程序下载】 程序: ETE-Frame3D有限元分析程序(版本2022-02-03)
【实例下载】 实例: Shell Element 实例1~实例5


ETE-FRAME3D上次增加了三维的杆系单元(Frame单元)，这次增加壳单元(shell element)，壳单元按节点数量可划分为三角形单元与四边形单元，根据受力可分为平面应力单元（Membrane Element）、板单元(Plate Element)，壳单元(Shell Element)，以下所有单元理论的综合就成了最终的FRAME-3D的壳单元。以下是FRAME-3D建立壳单元模型三维图(三角形单元建立圆筒模型)。以下是采用的单元介绍与实例验证记录。
FRAME-3D增加了壳单元以后，可以成为学习有限元理论的工具。

其实壳元=板元+膜元，壳元理论包括了T3,Q4,T6,Q8等参元的全部内容，王勖成老师的《有限单元法》里面有大量的介绍，书的后面附有源代码可供学习。
T3,Q4单元用于平面应力分析单元分析
T6,Q8单元理论用于板单元的分析
学会了平面单元与板单元理论，就可以组合成为壳单元了。

总结一下有限元程序编程的要点：
关于形函数与高斯积分可以专门做两期结构笔记来讲一下，现在的有限元教材讲得太复杂了。
（a） 了解不同单元的形函数及矩阵[B]的生成方法
（b） 了解单元的单刚自由度与总刚度矩阵之前的关系
（c） 三维单元都需要进行局部坐标与整体坐标的转换
（d） 了解高斯积分方法的计算
（e） 计算整体位移后，转换得到单元的变形
（f） 再通过[B][D]矩阵与单元变形计算单元的内力应力
平面单元，如壳元，板元及膜元的原因是类似的，单元刚度的形成有三个要素
（a） 能过形函数得到单元与等参元的几何关系，也就是求解[J]矩阵
（b） 对形函数求一次偏导二次偏导，得到[N]矩阵，用于形成[B]矩阵
（c） 对不同高斯积分点求解[B][D]矩阵后，积分得到单元矩阵，通过[J]矩阵的反变换把等参元的单刚变成原来坐标单元的单刚。
（1） 四边形平面应力单元Q4_Membrance测试
Q4_Membrance单元就是线性平面应力单元，线性代表插值函数为一次函数。

算例1描述：长度6m高度3m，厚度为100mm，材料Ec=25000MPa，柏松比为0.2，荷载为1.5kN*13。四边形平面应力单元模型采用线性4结点单元，4个高斯积分点。计算的S11应力竖向位移UZ如下图所示。Frame-3d与SAP2000的计算结果基本吻合。

FRAME3D应力S11云图绘制效果

sap2000应力S11云图绘制效果

sap2000与FRAME-3D的主应力对比图

sap2000与FRAME-3D的竖向位移对比图

（2） 四边形板单元Q4_Plate测试
Q4_Plate也就是四边形等参薄板单元，就是二次板单元，二次代表插值函数为二次函数，虽然只有4个结点，但是形函数是采用8结点的形函数。
算例2描述：长度6m高度3m，厚度为250mm，材料Ec=25000MPa，柏松比为0.2，荷载为1.5kN*13。四边形平面应力单元模型采用二次性8结点单元（外部为4个节点），4个高斯积分点。计算的M11应力，所有节点的竖向位移UZ如下图所示。Frame-3d与SAP2000的计算结果基本吻合。

SAP2000的M11内力云图

FRAME-3D的M11应力云图

FRAME-3D与SAP2000的竖向位移与应力的对比结果

（3） 三角形平面应力单元T3_Membrance测试

T3也叫做常应变三角形单元，整个单元只有一个应变值。
算例3描述：长度6m高度3m，厚度为100mm，材料Ec=25000MPa，柏松比为0.2，荷载为15kN*7。三角形平面应力单元模型采用常应力3结点单元，1个高斯积分点。计算的Smax应力竖向位移UZ如下图所示。Frame-3d与SAP2000的计算结果基本吻合。

FRAME-3D的SMAX应力云图

FRAME-3D的SMAX应力云图

FRAME-3D与SAP2000的位移对比

FRAME-3D与SAP2000的主应力SMAX的对比


（4） 三角形板单元T3_Plate测试
对于实际结构或构件，四边形的划分不一定满足边界需求，一般三角形与四边形是混合使用的。所以一定要增加三角形单元。
T3_Plate也就是三角等参薄板单元，就是二次板单元，二次代表插值函数为二次函数，虽然只有3个结点，但是形函数是采用6结点的形函数。
算例4描述：长度6m高度3m，厚度为100mm，材料Ec=25000MPa，柏松比为0.2，荷载为1.5kN*11。三角形板单元模型采用线性6结点单元（外部为3个节点），3个高斯积分点。计算的Smax应力竖向位移UZ如下图所示。Frame-3d与SAP2000的计算结果基本吻合。


FRAME-3D的SMAX应力云图

SAP2000的SMAX应力云图

SAP2000与FRAME-3D的应力与位移的对比结果
（5） 圆孔平板拉伸问题测试

弹性力学有解析解的传统问题，圆孔平板拉伸问题。经典中的经典，通过对移原理，只建立1/4的模型
主要检测三角形与四边形单元协同使用。


算例5描述：长度6m高度3m，厚度为100mm，材料Ec=25000MPa，柏松比为0.2，荷载为1.5kN*11。计算的Smax应力对比如下图所示。Frame-3d与SAP2000的计算结果基本吻合。

FRAME-3D的应力SMAX计算结果

SAP2000的应力SMAX计算结果


SAP2000与FRAME-3D的SMAX应力对比
通过学习王勖成老师的《有限单元法》的相关理论，结合编程软件DELPHI与PYTHON编制出与SAP2000计算结果吻合的二维单元，以后可用于有限元理论的学习，工程优化的核心处理器，编程过程中与有限元理论还有很多细节，可以在以后的结构笔记上展开讨论。通过有限元编程，可以了解到SAP2000的壳元、板元膜元的计算核心，有一种豁然开朗的感觉，有限元工具再不是黑箱子了。附年可以下载以上5个实例的文件，往后增加一些不规则结构计算对比结果。
往后在DINOSTRU结构笔记，增加有限元的学习内容
====本节完====
